智能制造數字工廠仿真系統VDF3000
產品型號:VDF3000
智能制造數字工廠仿真系統
- 詳細內容
-
軟件簡介

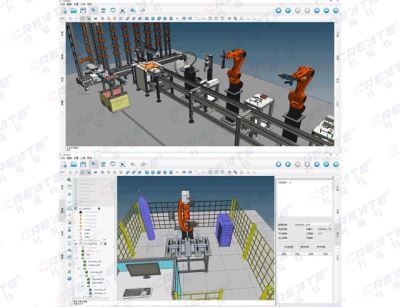

智能制造數字工廠仿真系統是將工業機器人、PLC、電氣及周邊設備等進行三維虛擬仿真,并具有工業機器人離線編程、PLC虛擬調試、VR虛擬現實仿真與操作等功能于一體;根據用戶需求快速的搭建智能制造生產線的仿真模擬,并進行工程規劃、工程驗證、工藝分析、邏輯驗證等工作。
智能制造數字工廠仿真軟件支持全球數十種工業機器人模型仿真及離線編程,支持自動傳輸系統、數控機床、AGV、堆垛機、立體倉庫等各種智能制造工廠模型單元仿真,仿真對象模型庫具有2000種以上模型,同時支持用戶自己設的模型導入。軟件自帶30多種智能制造工廠案例,同時科瑞特自主研制的數控加工、電子裝配、智慧物流、工藝品加工、食品檢測與包裝、鈑金加工、自動焊接等多種智能制造系統工程案例均轉化為數字化工廠仿真系統的應用學習案例,有助于用戶快速、深入、全面的掌握智能制造數字工廠仿真軟件的使用。
軟件功能參數
1、軟件模型庫包含ABB、KUKA、FANUC、YASAKIWA、Kawasaki、Comau、NACHI、Staubli等全球30多個機器人品牌、2000多種機器人型號模型,以及數控機床、自動傳送系統、AGV、堆垛機、立體倉儲等電氣自動化周邊設備的仿真模型,同時支持用戶自己設計模型導入;
2、軟件自帶30多個智能制造工廠仿真案例用于軟件學習與使用,案例中全部組件均可從目錄中直接使用,并可以快速構建智能工廠模擬布局,同時可以對模型組件的尺寸、速度、顏色等參數進行編輯、修改;
3、支持包括CATIA V4/CATIA V5/Unigraphics/Pro/
Engineer/SolidWorks/Parasolid/Ideas/JtOpen/ACIS/Iges/Step/VDA等30多種CAD軟件的相關文件格式導入;
4、軟件虛擬仿真結果支持多種格式導出,且導出的文件格式均為通用格式,無需特定電腦和軟件即可打開;
5、軟件集成工業機器人示教編程、碰撞檢測、軌跡跟蹤、可達性檢測等功能,方便智能制造工廠產線布置與仿真;
6、軟件支持點云數據導入,可將現有工廠或設備模型通過點云數據導入3D時間,并在3D世界中進行布局仿真,從而減輕建模工作,快速實現布局設計,同時便于距離和角度測量以及碰撞分析等任務;
7、智能制造工廠布局及虛擬仿真完成后,可通過軟件生產2D圖紙;
8、軟件可通過折線圖,面積圖,條形圖或餅圖可視化仿真統計信息;用戶可在在專用統計信息儀表板上創建,修改和可視化圖表;
9、軟件可通過OPC UA或受支持的供應商特定接口將仿真與控制系統連接,進而配合控制程序完成虛擬調試;同時通過OPC Ua接口軟件可配合控制系統實現工廠的數字孿生;
10、用戶可通過模型特征,快捷生成機器人路徑和坐標點和軌跡;生成的軌跡可快速單點或整體編輯調整,包括點位個數、點位方向等;
11、軟件集成簡單建模和模型編輯功能,可在軟件內部對已有模型進行編輯操作;
12、軟件支持PC端、手機等移動端打開項目文件;同時PC客戶端可配套VR手柄實現VR操作;
13、軟件可以創建流連接,從而允許用戶與VR環境進行交互;
14、軟件采用開放性和模塊化結構,使平臺定制化開發變得容易;軟件允許用戶自定義UI界面和仿真行為,同時軟件庫組件和仿真布局底層均對用戶開放,方便用戶進行開發。
