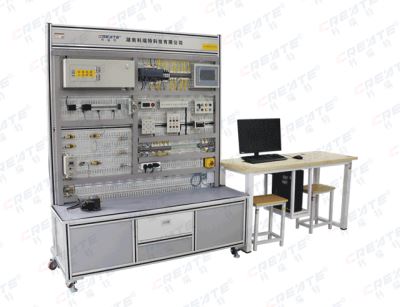

PLC與電氣控制實驗平臺ECS2000
產品型號：ECS2000
PLC與電氣控制實驗平臺
-
硬件參數
開放式立式支架平臺
1、支架及實驗面板：全工業鋁型材結構；完全開放結構，用戶可以自由改變器件布局并可進行擴展；底部安裝有工業萬向輪，可剎車、可自由移動；
2、安全措施：配置有漏電保護器、急停開關及電壓狀態指示燈，實驗面板預置線槽，確保使用安全；
3、中繼接口：采用工業應用接線方式，同時降低教學使用損耗；
4、平臺內預留空間可拓展實訓。
PLC系統
1、工業領域應用主流品牌；
2、輸入輸出：總點數16（可擴展）；
3、支持結構化程序和多個程序運行、ST 語言、FB 功能塊；
4、內置高速脈沖輸入4路；
5、內置模擬量輸入2路；
6、支持多種通訊協議，可實現與觸摸屏、工業機器人、機器視覺以及多臺PLC 間的通訊。
觸摸屏
1、支持與PLC通訊，可組態；
2、7寸及以上TFT真彩工控液晶顯示屏+觸摸屏；
3、分辨率 800×480，16M色；
4、內置通訊接口類型滿足教學需求（PLC通信接口、網口、卡槽、USB口等）；
5、配套編程控制軟件。
對象模塊
1、LED及開關模塊：紅黃綠等各不少于4路；
2、十字交通燈模塊，閃光蜂鳴器模塊，電梯、自送售貨機演示模塊。
基礎傳感器模塊
1、搭載多種類型的傳感器，便于學習理解不同類型傳感器的檢測效果和應用；
2、除搭載在其他單元上的傳感器，結合課程內容提供6種其他類型傳感器；如：對射光電傳感器，電感式傳感器，微動式傳感器，霍爾傳感器，慢反射傳感器，電容式傳感器；
3、傳感器定制安裝支架；
4、過接線端子將IO引出。
模擬信號輸出模塊
1、輸出電壓至少DC0-10V可調，到PLC的AD采樣端口限定在最大值10V；
2、電壓調節方式：旋鈕；
3、輸出電壓帶數顯，便于觀察和與PLC采樣對比；
4、電壓分辨率：0.02V。
一維導軌運動模塊
1、驅動機構：精密滾珠絲杠；
2、工作行程：250mm；
3、步進電機驅動，直流18V - 48V, 1.2A-4.2A,1-256線細分；
4、步進電機：42步進電機，步距角 1.8°± 5% ；
5、帶原（零）點檢測傳感器和兩端限位傳感器；
6、滑塊上安裝有指針，滑臺側面有刻度線，便于觀察移動距離和位置。
電機控制模塊
1、小功率交流減速電機，通過減速后，確保操作安全；
2、電機輸入：三相220V，通過變頻器驅動；
3、電機額定轉速1200rpm，減速比1：10-1:30；
4、變頻器驅動，輸入AC220V，輸出三相220V；變頻器可任選工業領域主流品牌；
5、支持面板調頻，多功能端子調頻；
6、支持通訊。
應用開發案例
1、交通燈控制實驗；
2、聲光控制實驗；
3、模擬電梯控制實驗；
4、模擬售貨機控制實驗；
5、傳感器應用實驗；
6、人機交互之自鎖與復位；
7、觸摸屏之水位模擬控制；
8、步進電機驅動控制；
9、PLC控制（單軸）滑臺的定向與定量移動；
10、PLC控制（單軸）滑臺回原點檢測；
11、PLC控制（單軸）滑臺的往復運動。
-
