- 工業機器人與系統集成
-
-

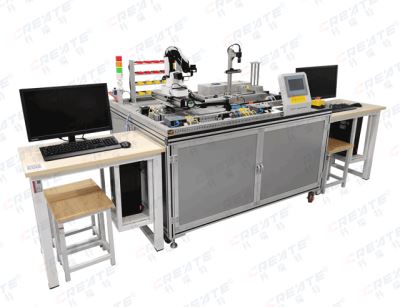

PLC與機器人綜合實驗平臺ECS3000
產品型號：ECS3000
PLC與機器人綜合實驗平臺
- 詳細內容
-
硬件參數
四軸機器人
軸數：4軸
有效荷重：0.5kg
最大伸展距離：300mm
重復定位精度：±0.2mm
軸運動范圍：
A1：-90°- +90°
A2：0°- +85°
A3：-10°- +95°
A4：-90°- +90°
I/O接口：具有I/O接口及USB通訊接口
工具：機械臂末端安裝氣動抓手或者吸盤等夾具
資源：附編程軟件及開發包
開發工作站
1、Intel I5處理器；
2、8G或以上內存；
3、120G或以上固態硬盤；
4、21寸或以上液晶顯示器；
5、專用工控機箱；
6、配套鍵盤、鼠標等外設。
工作平臺
1、工業鋁型材框架結構；
2、網孔板電氣安裝面板，可自由安裝、拆卸；
3、工業化電氣安裝標準，開放式結構，自行接線。
PLC模塊
1、工業領域應用主流品牌；
2、輸入輸出：總點數16（可拓展）；
3、支持結構化程序和多個 程序運行、ST 語言、FB 功能塊；
4、內置高速脈沖輸入4路；
5、內置模擬量輸入2路；
6、支持多種通訊協議，可實現與觸摸屏、工業機器人、機器視覺以及多臺PLC 間的通訊；
7、配置3個PLC（一主兩從），既可單獨使用，亦可聯動控制，可同時滿足兩組學生同時獨立開展實訓。
觸摸屏
1、支持與PLC通訊，可組態；
2、7寸及以上TFT真彩工控液晶顯示屏+觸摸屏；
3、分辨率 800×480，16M色；
4、內置通訊接口類型滿足教學需求（PLC通信接口、網口、卡槽、USB口等）；
5、配套編程控制軟件。
機器視覺檢測單元
1、視覺智能檢測系統主要用于工件形狀、顏色、角度、缺陷等視覺學習、開發使用；
2、工業相機
2.1 像素：130W像素；
2.2 分辨率：1280×960；
2.3 像素尺寸：3.75μm× 3.75μm；
2.4 光譜：彩色；
2.5 工業鏡頭，f=16mm ， C-Mount 接口；
2.6 配套光源及光源控制器；
2.7 提供NI Vision 或OpenCV編寫的案例程序，包括模板匹配、零件識別、字符識別、條碼識別、二維碼識別等。
電源模塊
1、控制設備電源供電，置于臺面上方；
2、電源總開關：空氣開關，帶漏電、短路保護等；
3、電源及開關部分具有安全防護保護及配有鑰匙。
送料單元
1、通過傳感器判別物料，通過氣缸等推送物品到料槽；
2、步進電機輸送帶，速度可調；
3、通過氣缸和真空吸盤把需要轉運的物品送到下一工位；
4、輸送帶末端具有傳感器，能夠檢測物料是否到達。
二維運動平臺
1、驅動方式：步進電機+多細分驅動器；
2、有效行程：X軸：400mm，Y軸：300mm；
3、運動機構：滾珠絲桿+直線導桿。
立體倉儲單元
1、工業級型材結構；
2、倉位數量：5列4層20個；
3、倉位承重：2Kg；
4、每個倉格具有定位裝置；
5、每個倉位有傳感器檢測物料有無狀態；
6、工件數量：20個；
7、工件模塊包括多種顏色和形狀工程物料。
應用開發案例
1、人機交互之自鎖與復位；
2、觸摸屏之水位模擬控制；
3、步進電機驅動控制；
4、PLC控制（單軸）滑臺的定向與定量移動；
5、PLC控制（單軸）滑臺回原點檢測；
6、PLC控制（單軸）滑臺的往復運動；
7、四軸機器人運動控制；
8、四軸機器人的點到點搬運；
9、PLC通訊： PLC1的輸入控制PLC2的輸出；
10、PLC通訊：多機之間通訊；
11、物料的自動下料、傳送、檢測；
12、輸出倉庫信息：已存數量和可存數量；
13、輸送線物料的有無檢測；
14、機器視覺之物料顏色檢測；
15、模擬物流倉儲管理及自動入庫；
16、模擬工業生產在線檢測及入庫。
