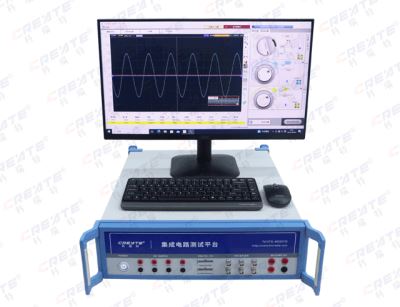

集成電路測試平臺ICE3200
產品型號：ICE3200
集成電路測試平臺ICE3200
- 詳細內容
-
一、測試主機
1. 邏輯分析儀功能：≥16路數字通道，支持SPI、I2C、并行信號分析；
2. 示波器功能：≥2通道，100MHz帶寬，≥1GS采樣率；
3. 任意波形發生器功能：頻率≥20MHz；
4. 數字萬用表功能：分辨率≥4?，最大電壓≥1000V；
5. 可編程直流電源功能：最大電壓≥6V、±12V，最大電流≥2A；
6. 具有≥2路PCI DUT接口，開放PCI接口定義，≥1個開放面包板，提供DUT，被測參數包括但不限于INL、DNL、LSB、Offset Error、SNR、THD、SINAD等；
7．支持Wifi、USB連接，支持LabVIEW、C和Python等編程語言開發；
8. 配套《集成電路測試》實驗指導書，實驗內容包含測試儀器使用、ADC靜態參數測試、ADC動態參數測試、運算放大器參數測試、晶體管參數測試、功能電路參數測試及用戶自定義實驗，并提供實驗程序；支持MCU、FPGA、LDO、EEPROM、FLASH等測試。
二、控制系統
1. Intel I5處理器；
2. 8G或以上內存；
3. 120G或以上固態硬盤；
4. 21寸或以上液晶顯示器；
5. 專用工控機箱；
6. 配套鍵盤、鼠標等外設。
三、源表
1. 最大輸出功率：30W；
2. 最大輸出電壓、電流：30V、1A；
3. 輸出準確度：0.1%；
4. 測量準確度：0.1%；
5. 穩定負載電容：<22nF；
6. 寬帶噪聲(20MHz)：2mV RMS,<20mV Vp-p；
7. 采樣率：1000S/s。
四、半導體器件仿真、測試與分析實驗不少于30個
五、集成電路仿真、測試與分析實驗不少于18個
