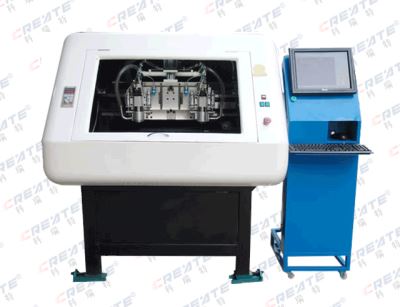

數控鉆銑雕一體機DCD4600
產品型號：DCD4600
產品用途：對PCB板進行全自動鉆孔、銑邊、線路雕刻、全自動分配焊膏等加工。
- 詳細內容
-
產品用途：對PCB板進行全自動鉆孔、銑邊、線路雕刻、全自動分配焊膏等加工；
傳動機構：直線導軌+精密軸承+滾珠絲桿；
控制系統：高性能嵌入式處理器+嵌入式實時操作系統+工控機系統；
限位裝置：12個硬件限位+6個軟件限位；
定位方式：激光定位與自動視覺定位雙定位模式，標配全自動視覺定位系統；
標準配置：真空吸附平臺、機身水平度調整校正系統、全自動靜音吸塵系統、全自動焊膏分配系統；
工作維數：三維加工，可以銑削、雕刻三維工件，如浮雕、三維機件等；
軟件功能：定位選擇、鉆孔、試雕、隔離、鏤空、割邊、銑孔、斷點續傳、局部鏤空、虛擬加工、三維顯示等；
控制軟件：自主研發，具有計算機軟件著作權等完全自主知識產權（計算機軟件著作權：數控鉆銑雕一體機上位機控制軟件V1.0，專利號：2015SR007939）；
換刀方式：全自動換刀；
刀座數量：1個自動對刀器、23個自動換刀刀座；
加工精度：±0.01mm；
重復精度：0.01mm；
工作面積：300mm×300mm（含自動換刀工作區域）；
加工速度：0～3m/min；
主軸電機：500W氣動換刀水冷變頻調速電機，最高轉速60000轉/分鐘；
電 源：AC220V/50Hz，800W（不含氣源與吸塵器）；
外形尺寸：900mm×900mm×1550mm。
